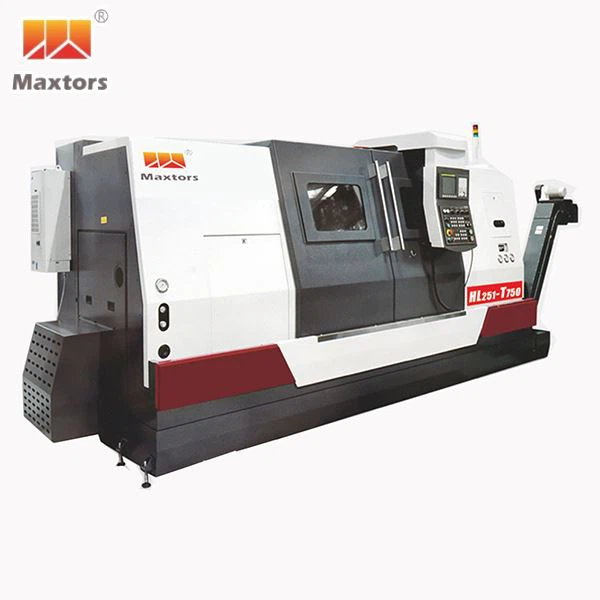

Fresagem Torno CNC

Fresagem Torno CNC

Torreta de ferramentas diferentes para escolher.
Também está disponível torre viva para torneamento e fresamento.

Torreta de ferramentas diferentes para escolher.

Também está disponível torre viva para torneamento e fresamento.


Além das características do processamento da fresadora comum, o processamento da fresadora CNC também possui as seguintes características:

1. As peças têm forte adaptabilidade e flexibilidade e podem processar peças com formas de contorno particularmente complexas ou de difícil controle de tamanho, como peças de molde, peças de casca, etc.;

2. Pode processar peças que não podem ser processadas ou difíceis de processar por máquinas-ferramentas comuns, como peças de curvas complexas descritas por modelos matemáticos e peças de superfície espacial tridimensional;

3. Pode processar peças que precisam ser processadas em vários processos após uma fixação e posicionamento;


Especificação do produto

Item

Unidade

HL202-J430

HL202-J430A

HL202-T360

HL202-T360A

Trabalhando
Capacidade

Diâmetro máximo do balanço sobre a cama

milímetros

Φ480

Φ480

Φ520

Φ520

Altura da placa deslizante ao centro do fuso

milímetros

111

111

111

111

Diâm. Giro Máx.

milímetros

Φ380

Φ380

Φ380

Φ380

Comprimento máx. da peça de trabalho

milímetros

360

360

360

360

Fuso

Diâmetro do furo passante do eixo

milímetros

Φ56

Φ58

Φ56

Φ58

Tipo de fuso

/

A2-5

A2-6

A2-5

A2-6

Tamanho do Mandril

Polegada

6

8

6

8

máx. Velocidade do fuso

.rpm

4000

4000

4000

4000

Max.Bar Dia.Pass Eixo

milímetros

Φ33

Φ45

Φ33

Φ45

motor do fuso

KW

5.5

7.5

5.5

7.5

Alimentar

Curso do Eixo X

milímetros

430

430

180

180

Curso do Eixo Z

milímetros

450

450

450

450

Curso do Eixo Y

milímetros

/

/

/

/

Torque do motor do eixo X/Z

N.m

9.6

9.6

9.6

9.6

Torque do motor da ferramenta motorizada da torre ativa


/

/

/

/

Diâmetro do fuso de esferas do eixo X/Passo

milímetros

Φ32/10

Φ32/10

Φ32/10

Φ32/10

Diâmetro do fuso de esferas do eixo Z/Passo

milímetros

Φ32/10

Φ32/10

Φ32/10

Φ32/10

Diâmetro do fuso de esferas do eixo Y/Passo

milímetros

/

/

/

/

Federação rápida (X/Z/Y )

m/min

X25/Z25

X25/Z25

X25/Z25

X25/Z25

Torreta de ferramentas

Tipo de ferramenta


/

/

servo

servo

Nº da ferramenta


/

/

8/12

8/12

Horário de Troca da Ferramenta (adjacente)

s

/

/

0.35

0.35

Tamanho do porta-ferramentas

milímetros

20×20/Φ32/Φ25

20×20/Φ32/Φ25

20×20/Φ32

20×20/Φ32

Ferramenta Tipo de Gangue

Tipo de porta-ferramenta


2 conjuntos (quadrado e redondo)

2 quadrados mais 2 redondos

2 conjuntos (quadrado e redondo)

2 conjuntos (quadrado e redondo)

Cabeçote móvel

Cônico da Manga do Cabeçote Móvel

/



MT4

MT4

Manga do cabeçote móvel dia./ Viagem

milímetros



Φ63/80

Φ63/80

Precisão

Precisão de posicionamento (X/Z/Y)


±0.008/300

±0.008/300

±0.008/300

±0.008/300

Precisão de reposicionamento (X/Z/Y)


±0.004/300

±0.004/300

±0.004/300

±0.004/300

Outros

Tamanho da máquina (C×L×A)

milímetros

2220×1610×1800

2220×1610×1800

2220×1610×1800

2220×1610×1800

Peso da máquina

KG

3000

3000

3300

3300

Controlador CNC

SYNTEC 21TA


Padrão

Padrão

Padrão

Padrão

FANUC/Siemens/Mitsubishi


Optar.

Optar.

Optar.

Optar.



Item

Unidade

HL251-T400

HL251-T750

HL252-T400

HL252-T750

Trabalhando
Capacidade

Diâmetro máximo do balanço sobre a cama

milímetros

Φ520

Φ520

Φ520

Φ520

Diâm. Giro Máx.

milímetros

Φ370

Φ370

Φ370

Φ370

Comprimento máx. da peça de trabalho

milímetros

400

750

400

750

Max.Corte Diâm.

milímetros

Φ250

Φ250

Φ250

Φ250

Max.Bar dia.

milímetros

Φ45

Φ45

Φ65

Φ65

Fuso

Centro do fuso ao chão

milímetros

1075

1075

1075

1075

motor do fuso

KW

7.5/11

7.5/11

11/15

7.5/11

Faixa de velocidade do fuso

.rpm

5000

5000

3000

3000

Diâmetro do furo passante do eixo

milímetros

Φ58

Φ58

Φ82

Φ82

Furo Cônico do Eixo (MT)

milímetros

MT 6#

MT 6#

90

90

N.º do nariz do eixo (ISO)


A2-6

A2-6

A2-8

A2-8

Alimentar

Viagem(X/Z)

milímetros

240/450

240/830

240/450

240/830

Federação rápida (X/Z/Y )

m/min

25/25

25/25

25/25

25/25

Diâmetro do fuso de esferas do eixo X/Passo

milímetros

Φ32/10

Φ32/10

Φ32/10

Φ32/10

Diâmetro do fuso de esferas do eixo Z/Passo

milímetros

Φ32/10

Φ32/10

Φ32/10

Φ32/10

Torreta de ferramentas

Nº da ferramenta


8/10/12

8/10/12

8/10/12

8/10/12

Tipo de suporte de ferramenta de tornear


25×25

25×25

25×25

25×25

Max.dia.of porta-ferramenta de mandrilamento


Φ40

Φ40

Φ40

Φ40

Cabeçote Hidráulico

Manga do cabeçote móvel dia.

milímetros

Φ100

Φ100

Φ100

Φ100

Deslocamento da luva do cabeçote móvel

milímetros

100

100

100

100

Centro de Cabeçote Móvel (MT)


5#

5#

5#

5#

Precisão

Precisão de posicionamento (X/Z)


0.008

0.008

0.008

0.008

Precisão de reposicionamento (X/Z)


0.004

0.004

0.004

0.004

Outros itens

Poder total

KVA

21

21

23

23

Transportador automático de cavacos


Verso

Verso

Verso

Verso

Tamanho da máquina (C×L×A)

milímetros

2902×1800×1925

3282×1800×1925

2902×1800×1925

3282×1800×1925

Peso da máquina

KG

4000

4500

4100

5000

Controlador CNC

SYNTEC 21TA


Padrão

Padrão

Padrão

Padrão

FANUC/Siemens/Mitsubishi


Optar.

Optar.

Optar.

Optar.



16 HL CNC LATHE Spec

3 About Us


4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

1 One Step solutions

Perguntas frequentes

Q1.How para enviar o meu inquérito?
Você pode entrar em contato conosco por e-mail, telefonema, mensagem (Whats APP, We Chat, Skype).


Q2. Quanto tempo posso obter feedback após o inquérito?
Responderemos dentro de 6 horas em dias úteis.


Q3.Where está localizada sua fábrica? Como posso visitar lá?
Nossa fábrica está localizada no leste, China, Ningbo, província de Zhejiang, China. Cerca de 2 horas para Xangai de trem rápido.


Q4.Tempo de entrega
O pedido das máquinas leva cerca de 20 dias após o pagamento do depósito recebido.


Q5.What é o pacote? É adequado para envio?
A máquina é coberta por um pano à prova d'água. E pode ser embalada em caixa de madeira exportada padrão ou paletes de aço. É muito forte para transporte marítimo.


Q6. Prazo de pagamento
30 por cento por T/T como adiantamento, saldo de 70 por cento por T/T antes da entrega. Se outros termos de pagamento, podemos discutir. Bem-vindo ao inquérito de vendas.


Q7. Qual é a duração da garantia das máquinas?
O padrão de garantia das máquinas é de 12 meses, no período de garantia, podemos fornecer novas peças gratuitas para troca. Entre em contato com o representante de vendas da Maxtors para obter detalhes.


Q8.How é o seu serviço pós-venda?
O suporte pós-venda e o serviço são inigualáveis ​​e respondemos com urgência às suas perguntas, se as peças forem necessárias, elas serão enviadas a você por correio internacional dentro de 48 horas após o registro de sua necessidade.


Q09. O engenheiro pode vir até nós para ajudar na instalação e comissionamento da máquina?
Sim, nossos engenheiros estão disponíveis para se deslocar até sua casa. Bilhetes de ida e volta e acomodação serão por sua conta.


Q10. Se eu não posso saber como operar. Seu engenheiro pode me ajudar a programar bem na máquina?
Claro. Você pode fornecer seu desenho de amostra detalhado. O engenheiro pode programar bem na máquina. Ou em algumas máquinas, vamos colocar em U-disco de vídeo de operação para ajudá-lo.


Nosso serviço

Serviço de pré-venda

1. Os clientes fornecem o tamanho ou desenho detalhado da peça de trabalho, nosso engenheiro profissional verificará e recomendará o modelo de máquina adequado para você.

2. Ou os clientes nos enviam amostras por correio, podemos processar algumas amostras para verificação dos clientes.
3.Podemos personalizar a máquina de acordo com os requisitos dos clientes.
4. Os clientes bem-vindos podem vir à nossa fábrica, empresa MAXTORS para visitar e verificar a máquina.


Serviço pós-venda

* Treinamento de como instalar a máquina, treinamento de como usar a máquina.
* Os engenheiros estão disponíveis para atender máquinas no exterior.
* A garantia é de um ano, oferecemos as peças (problema de qualidade) gratuitamente durante este período.


Estamos nos esforçando para desenvolver um novo tipo de máquina CNC com estrutura, função e tamanho diferentes para atender a diferentes campos da indústria.
