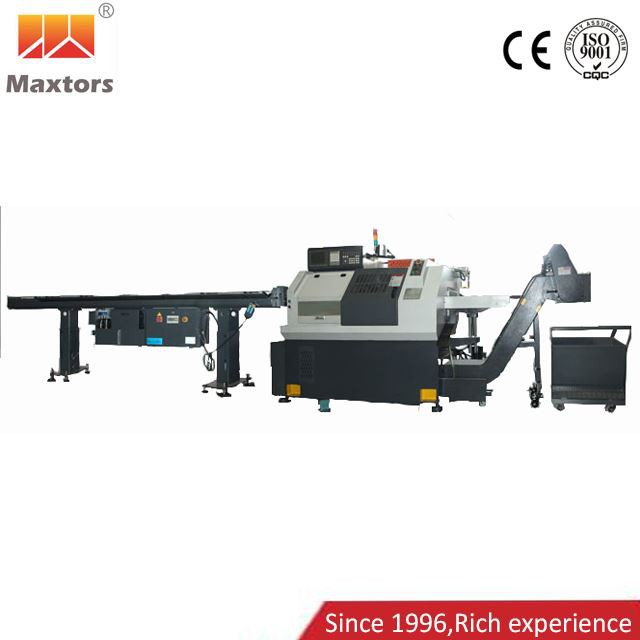

Fresagem Torno CNC

Trabalhando
Capacidade

Diâmetro máximo do balanço sobre a cama

milímetros

Φ480

Φ480

Φ520

Altura da placa deslizante ao centro do fuso

milímetros

111

111

111

Diâm. Giro Máx.

milímetros

Φ380

Φ380

Φ380

Comprimento máx. da peça de trabalho

milímetros

360

360

360

Fuso

Diâmetro do furo passante do eixo

milímetros

Φ56

Φ58

Φ56

Tipo de fuso

/

A2-5

A2-6

A2-5

Tamanho do Mandril

Polegada

6

8

6

máx. Velocidade do fuso

rpm

4000

4000

4000

Max.Bar Dia.Pass Eixo

milímetros

Φ33

Φ45

Φ33

motor do fuso

KW

5.5

7.5

5.5

Alimentar

Curso do Eixo X

milímetros

430

430

180

Curso do Eixo Z

milímetros

450

450

450

Curso do Eixo Y

milímetros

/

/

/

Torque do motor do eixo X/Z

N.m

9.6

9.6

9.6

Torque do motor da ferramenta motorizada da torre ativa

/

/

/

Diâmetro do fuso de esferas do eixo X/Passo

milímetros

Φ32/10

Φ32/10

Φ32/10

Diâmetro do fuso de esferas do eixo Z/Passo

milímetros

Φ32/10

Φ32/10

Φ32/10

Diâmetro do fuso de esferas do eixo Y/Passo

milímetros

/

/

/

Federação rápida (X/Z/Y )

m/min

X25/Z25

X25/Z25

X25/Z25

Torreta de ferramentas

Tipo de ferramenta

/

/

servo

Nº da ferramenta

/

/

8/12

Horário de Troca da Ferramenta (adjacente)

s

/

/

0.35

Tamanho do porta-ferramentas

milímetros

20×20/Φ32/Φ25

20×20/Φ32/Φ25

20×20/Φ32

Ferramenta Tipo de Gangue

Tipo de porta-ferramenta

2 conjuntos (quadrado e redondo)

2 quadrados mais 2 redondos

2 conjuntos (quadrado e redondo)

Cabeçote móvel

Cônico da Manga do Cabeçote Móvel

/

MT4

Manga do cabeçote móvel dia./ Viagem

milímetros

Φ63/80

Precisão

Precisão de posicionamento (X/Z/Y)

±0.008/300

±0.008/300

±0.008/300

Precisão de reposicionamento (X/Z/Y)

±0.004/300

±0.004/300

±0.004/300

Outros

Tamanho da máquina (C×L×A)

milímetros

2220×1610×1800

2220×1610×1800

2220×1610×1800

Peso da máquina

KG

3000

3000

3300

Controlador CNC

SYNTEC 21TA

Padrão

Padrão

Padrão

FANUC/Siemens/Mitsubishi

Optar.

Optar.

Optar.
