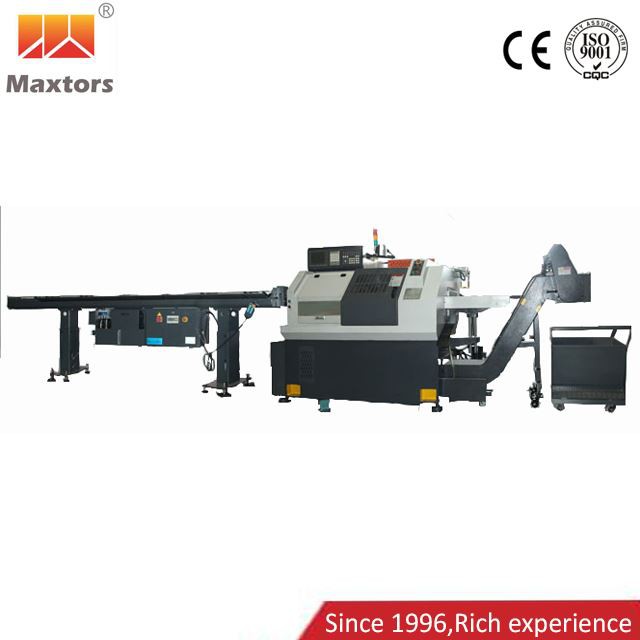

Torneamento CNC de Leito Inclinado

Introdução do produto

Os tornos CNC podem ser divididos em dois tipos: horizontais e verticais. Os tornos CNC horizontais podem ser divididos em dois tipos: leitos inclinados e leitos planos. A principal diferença entre eles é o ângulo de elevação do torno CNC. Entre eles, o torneamento CNC de leito inclinado é um centro de torneamento CNC econômico, que tem as vantagens de alta velocidade e alta precisão, e pode concluir o trabalho de torneamento de vários materiais. É desenvolvido com base no princípio da usinagem CNC e tem forte pertinência. Ele pode concluir a usinagem de algumas peças complexas com requisitos de alta precisão de usinagem. Em termos de layout de máquina-ferramenta CNC, rigidez, precisão, capacidade de remoção de cavacos, etc., também é significativamente maior do que os tornos CNC de mesa plana.



Características

1. O torneamento CNC de leito inclinado adota um design de aço inoxidável totalmente fechado em uma peça, por isso não é fácil vazar material ou água e tem alta rigidez.

2. O rolamento do eixo é muito preciso e a velocidade pode atingir 4000 r por minuto.

3. Parafuso de esferas de alta precisão HIWIN/PMI tem velocidade de alimentação rápida e alta eficiência de trabalho.

4. Pode completar uma variedade de processamento de uma só vez com equipamentos como fresas servomotoras, economizando muito tempo.

5. A torre hidráulica da estação 8-12 facilita o processamento de peças complexas.



Especificação do produto

Item		Unidade	HL202-J430	HL202-J430A	HL202-T360	HL202-T360A
Trabalhando Capacidade	Diâmetro máximo do balanço sobre a cama	milímetros	Φ480	Φ480	Φ520	Φ520
	Altura da placa deslizante ao centro do fuso	milímetros	111	111	111	111
	Diâm. Giro Máx.	milímetros	Φ380	Φ380	Φ380	Φ380
	Comprimento máx. da peça de trabalho	milímetros	360	360	360	360
Fuso	Diâmetro do furo passante do eixo	milímetros	Φ56	Φ58	Φ56	Φ58
	Tipo de fuso	/	A2-5	A2-6	A2-5	A2-6
	Tamanho do Mandril	Polegada	6	8	6	8
	máx. Velocidade do fuso	.rpm	4000	4000	4000	4000
	Max.Bar Dia.Pass Eixo	milímetros	Φ33	Φ45	Φ33	Φ45
	motor do fuso	KW	5.5	7.5	5.5	7.5
Alimentar	Curso do Eixo X	milímetros	430	430	180	180
	Curso do Eixo Z	milímetros	450	450	450	450
	Curso do Eixo Y	milímetros	/	/	/	/
	Torque do motor do eixo X/Z	N.m	9.6	9.6	9.6	9.6
	Torque do motor da ferramenta motorizada da torre ativa		/	/	/	/
	Diâmetro do fuso de esferas do eixo X/Passo	milímetros	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Diâmetro do fuso de esferas do eixo Z/Passo	milímetros	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Diâmetro do fuso de esferas do eixo Y/Passo	milímetros	/	/	/	/
	Federação rápida (X/Z/Y )	m/min	X25/Z25	X25/Z25	X25/Z25	X25/Z25
Torreta de ferramentas	Tipo de ferramenta		/	/	servo	servo
	Nº da ferramenta		/	/	8/12	8/12
	Horário de Troca da Ferramenta (adjacente)	s	/	/	0.35	0.35
	Tamanho do porta-ferramentas	milímetros	20×20/Φ32/Φ25	20×20/Φ32/Φ25	20×20/Φ32	20×20/Φ32
Ferramenta Tipo de Gangue	Tipo de porta-ferramenta		2 conjuntos (quadrado e redondo)	2 quadrados mais 2 redondos	2 conjuntos (quadrado e redondo)	2 conjuntos (quadrado e redondo)
Cabeçote móvel	Cônico da Manga do Cabeçote Móvel	/			MT4	MT4
	Manga do cabeçote móvel dia./ Viagem	milímetros			Φ63/80	Φ63/80
Precisão	Precisão de posicionamento (X/Z/Y)		±0.008/300	±0.008/300	±0.008/300	±0.008/300
	Precisão de reposicionamento (X/Z/Y)		±0.004/300	±0.004/300	±0.004/300	±0.004/300
Outros	Tamanho da máquina (C×L×A)	milímetros	2220×1610×1800	2220×1610×1800	2220×1610×1800	2220×1610×1800
	Peso da máquina	KG	3000	3000	3300	3300
Controlador CNC	SYNTEC 21TA		Padrão	Padrão	Padrão	Padrão
	FANUC/Siemens/Mitsubishi		Optar.	Optar.	Optar.	Optar.



Equipamento padrão:

Sistema de controle CNC: Fanuc ou Siemens ou Mitsubishi conforme você seleciona Rolamento do eixo: classe Japan NSK ou Germany FAG P4. Mandril hidráulico: Japão HOWA Cilindro hidráulico oco: Japan HOWA Guia linear oco: Japan THK ou Germany Rexroth. Fuso de avanço: Fuso de esferas de precisão HIWIN/PMI/Yintai de Taiwan Rolamento de fuso de avanço: Japão NSK ou Alemanha ESKY Torre: Taiwan Liuxing 8 posições Estação hidráulica: Fabricada em Taiwan, marca famosa Lâmpada de alarme Sistema de lubrificação automática Sistema de refrigeração



Acessórios opcionais:

Torre hidráulica: 12-Posicionar o transportador automático de cavacos Alimentação automática da barra











Q1. Como posso obter uma cotação?

A. Deixe-nos mensagens com seus requisitos de compra e nós responderemos a você o mais rápido possível. E você pode entrar em contato conosco diretamente pelo gerente comercial ou telefone.



Q2. Você pode fornecer um torneamento CNC de leito inclinado personalizado ou SPM (máquina para fins especiais)?

R. Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.



Q3. Você pode fornecer treinamento para operação de máquinas CNC?

R. Sim, treinamento gratuito na MAXTORS Factory está disponível.



Q4. Qual é a sua garantia termos?
R. Forneceremos uma substituição para as peças comprovadamente defeituosas por um período de 12 meses. Uma garantia estendida está disponível no momento da compra.

Entre em contato com seu representante de vendas MAXTORS CNC para obter detalhes.



Q5. Qual é o tempo de entrega e qual é o pacote?

A. Normalmente, o prazo de entrega é de cerca de um mês. Todas as nossas máquinas CNC são embaladas com um pacote em condições de navegar.
