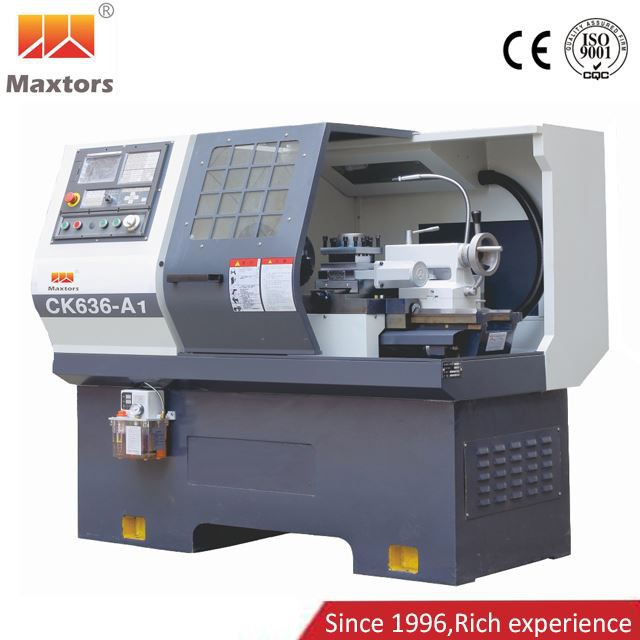

Torneamento CNC de Base Plana

CK636/CK6136/CK636/CK6140/CK6150/CK6160/CK6163/CK6180/CK6183
Máquina de torno CNC tipo caixa/hard way horizontal

Enviar inquérito

Introdução

A máquina-ferramenta CNC é uma máquina de processamento automática adequada para a produção industrial moderna. A palavra-chave de seu nascimento é automação. É um tipo de equipamento CNC com grande uso doméstico e ampla cobertura. O torneamento CNC de base plana é um retrofit CNC simples com dois planos ferroviários paralelos ao plano de terra. Boa rigidez e alta precisão de fabricação permitem processar várias peças que exigem alta precisão de forma. Além disso, pode produzir peças com formas relativamente próximas da geometria exigida no desenho, incluindo arcos e outros perfis curvos. Uma boa programação pode fornecer boa precisão de posicionamento e repetibilidade.

Características

1. A base do torneamento CNC de base plana adota o tratamento de têmpera de super frequência de áudio do trilho guia, de modo que a dureza da superfície é maior e é mais resistente ao desgaste.

2. O sistema de alimentação adota o servo motor para acionar diretamente o fuso de esferas, de modo que a precisão da transmissão é alta.

3. Projetos semi-fechados ou totalmente fechados podem fornecer boa proteção.

4. O layout dos componentes é razoável, o sistema de controle também é muito estável e a operação é relativamente simples.

Detalhes

Item		Unidade	CK6(1)36-A1/A2	CK6140-A	CK6140-B	CK6140-C	CK6150	CK6163	CK6183
Trabalhando Capacidade	Diâmetro máximo do balanço sobre a cama	milímetros	360	400	400	400	500	630	830
	Max.Swing dia.na placa deslizante	milímetros	160	210	210	210	270	330	500
	Comprimento máx. da peça de trabalho	milímetros	400	750	750	750	1000/1500	1000/1500	1000/1500
Fuso	Faixa de velocidade do fuso	rpm	150~3000	150~2500	150~2000	150~1500	150~2000	9~1000	7~800
	Etapas de velocidade do fuso		Stepless	Stepless	Stepless	Stepless	Stepless	Stepless em 4 turnos
	Furo do fuso	milímetros	Φ48/60	Φ58	Φ82	Φ115	Φ82	Φ105	Φ105
	Furo cônico do fuso	milímetros	Φ56/60	6#	90	115	90	Métrica 120 (1:20)	Métrica 120 (1:20)
	Maual Chuck		Φ160/200	Φ200	Φ250	Φ320	Φ250	Φ325	Φ325
	motor do fuso	KW	3/4	5.5	7.5	7.5	7.5	11	11
Alimentar	Curso do Eixo X (Com Poste de Ferramenta)	milímetros	220	230	230	230	260	490	490
	Curso do eixo X (com ferramenta linear)	milímetros	300	-	-	-	-	-	-
	Curso do Eixo Z	milímetros	400	750	750	750	1000/1500	1000/1500	1000/1500
	X/Z rápido federado	m/min	8/10	8/10	8/10	8/10	8/10	6/10	6/10
	Unidade de entrada mínima X/Z	milímetros	0.001	0.001	0.001	0.001	0.001	0.001	0.001
Precisão	Precisão de repetibilidade X/Z		0.005/0.008	0.005/0.008	0.005/0.008	0.005/0.008	0.007/0.01	0.007/0.01	0.007/0.01
Ferramenta Estação	4 Estação de Ferramentas		Padrão
	6 Estação de Ferramentas		Optar.
	Tipo linear		Optar.
Cabeçote móvel	Centro de Cabeçote Móvel (MT)		4#	4#	4#	4#	5#	6#	6#
Rigidez da superfície	Metal não ferroso	μm	0.5	0.5	0.5	0.8	0.5	0.8	0.8
Rigidez da superfície	Aço	μm	0.8	0.8	0.8	1.6	0.8	1.6	1.6
Tamanho	Tamanho da máquina (C×L×A)	milímetros	1520×1070×1460	2050×1180×1560	2050×1180×1560	2050×1180×1560	2800/3300×1360×1650	3298/3858×1660×1690
Tamanho	Peso da máquina	kg	1100/1200	1840	1920	2100	2800/3100	3800/4300	4000/4500
Controlador CNC	KND K100T-Ci		Padrão
	GSK980TB3		Optar.
	SYNTEC		Optar.
	FANUC/Siemens/Mitsubishi		Optar.

2 -1

2-2

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

Perguntas frequentes

Q.Quais são os seus prazos de entrega normais?
R. Os prazos de entrega típicos de nossa empresa variam de 3-4semanas após o recebimento do pedido.

P.Quais são os termos de pagamento que vocês oferecem?
A. Aceitamos pagamento de T/T, L/C e dinheiro, O/A etc.

P. Que tipo de pacote vocês oferecem?
A.Normalmente em paletes de aço, para garantir que todos os produtos estejam em boas condições.

Q. Qual é o MOQ do torneamento CNC de mesa plana?
A. O MOQ depende de suas necessidades de cor, logotipo e assim por diante. Para alguns itens normais, temos em estoque, o MOQ é 1 set.

Q. Você tem certificação CE
R. Sim, temos certificação CE, a qualidade da máquina é garantida por um ano.

Q.How para controlar a qualidade dos produtos?
R. Sempre colocamos grande ênfase na manutenção do nível de qualidade. Além disso, o princípio que sempre mantemos é "fornecer aos clientes melhor qualidade, melhor preço e melhor serviço".
