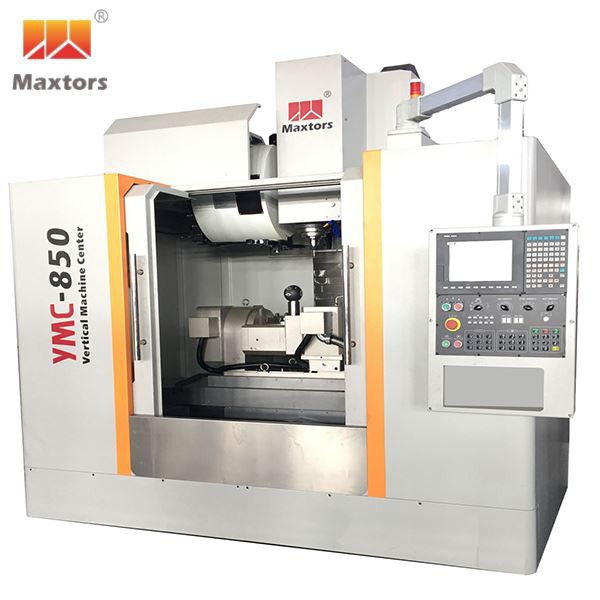

Centro de máquinas de 5 eixos

Centro de usinagem de fresagem cnc vertical tipo 5 eixos

Centro de máquina VMC de 5 eixos com mesa basculante e rotativa

Máquina CNC de esfera de aço de 5 eixos para estrutura de aço de engenharia



Especificação do produto

Unid	Unidade	YMC-850V
Mesa
Diâmetro da mesa	milímetros	Φ125/170/210/255/320
Carga máx.	KG	30
Viagem
Viagem X/Y/Z	milímetros	800/500/500
Eixo B	grau	-30~ mais 110
Eixo C	grau	360
Nariz do fuso para a mesa	milímetros	130~630
Fuso
Conicidade do fuso		7/24 Conicidade No.40
Velocidade do fuso	rpm	8000
Potência do motor do fuso	KW	11
Alimentar
Taxa de avanço rápido (X/Y/Z)	m/min	30/30/30
Velocidade de Avanço de Corte (X/Y/Z)	m/min	10/10/10
ATC (opcional)
Tipo ATC		Sem braço/braço
Nº de ferramentas	peças	12/16/20/24
Tamanho das Ferramentas (Ferramentas Completas)	milímetros	Φ80/300
Peso Máx. da Ferramenta	KG	8
Precisão
Precisão de posicionamento	milímetros	±0.008/300
Precisão de reposicionamento	milímetros	±0.005/300
Outros
Pegada	milímetros	2700×2200
Altura da máquina	milímetros	2700
G.W.	KG	5400



Configuração principal

● Tipo vertical

● Face da placa dia.125~320mm inclinação e mesa rotativa

● Fuso de 11KW BT40 8000rpm

● Resfriador de óleo do eixo

● Trilhos guia lineares HIWIN/PMI do eixo XYZ

● Fusos de esferas HIWIN/PMI de 3 eixos

● Eixo XYZ YASKAWA Servo Motor

● volante (MPG)

● Parafusos e blocos de nivelamento

● Trocador automático de ferramentas de 12 a 24 estações (opcional)

● Controlador CNC simultâneo Maxtors ou SYNTEC de 5 eixos



Nosso time:

Somos uma equipe de profissionais experientes e dinâmicos, especialistas em lidar com trabalhos de precisão por meio de processos científicos. Os excelentes talentos profissionais unem uma equipe poderosa e criativa de design, pesquisa e desenvolvimento, que constroem nossa sólida força técnica e competitividade. E nossa empresa está se desenvolvendo rapidamente e fornecendo serviços especializados a todos os clientes.





Tag: centro de máquina de 5 eixos
